Proteus 7.5

Proteus 7.5 介绍

1. 概述 Proteus 7.5 是英国 Labcenter Electronics 公司推出的 Proteus Design Suite 的一个重要版本。它是一个集成的电子设计自动化软件，以其革命性的混合模式电路仿真（SPICE + 交互式微控制器仿真）和PCB布局设计能力而闻名。Proteus 7.5 巩固了其在 嵌入式系统设计与仿真 领域的独特地位，让工程师和开发者能够在电脑上完成从原理图设计、代码调试、协同仿真到PCB设计的整个流程。

2. 核心特性

• 先进的混合模式仿真引擎（VSM）：
  • 电路仿真（SPICE）： 提供强大的模拟/数字电路仿真能力，支持大量的电子元件模型。
  • 协同仿真： 其最核心、最具特色的功能是 微控制器协同仿真。在同一个原理图中，可以对运行真实机器码的微控制器（如8051、PIC、AVR、ARM Cortex-M等）与周围的模拟/数字电路进行实时、交互式仿真。开发者可以单步执行微控制器代码，观察代码如何影响电路，反之亦然。

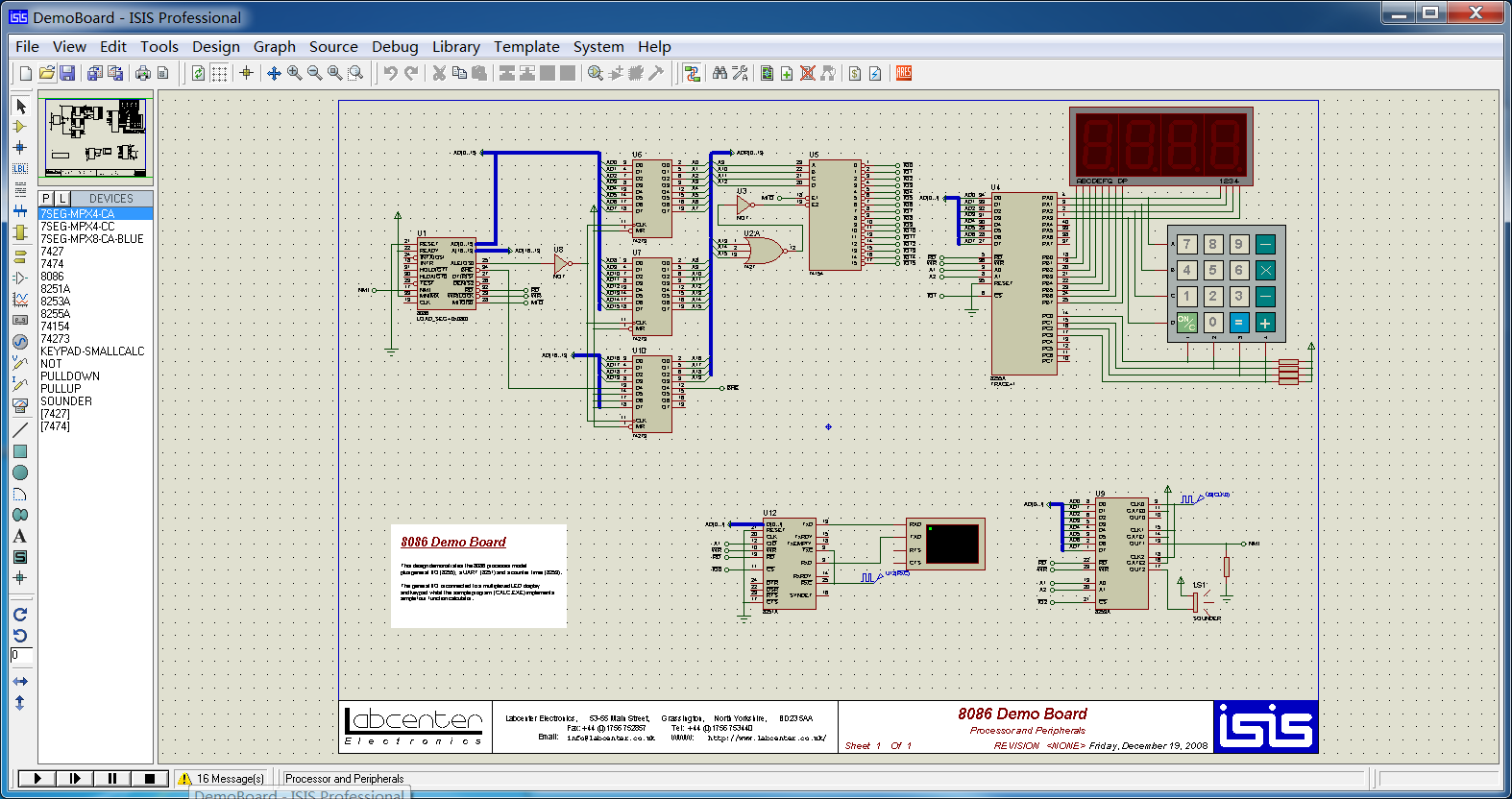

• 直观的原理图捕获（ISIS）：
  • 提供易用的图形界面，用于绘制电路原理图。

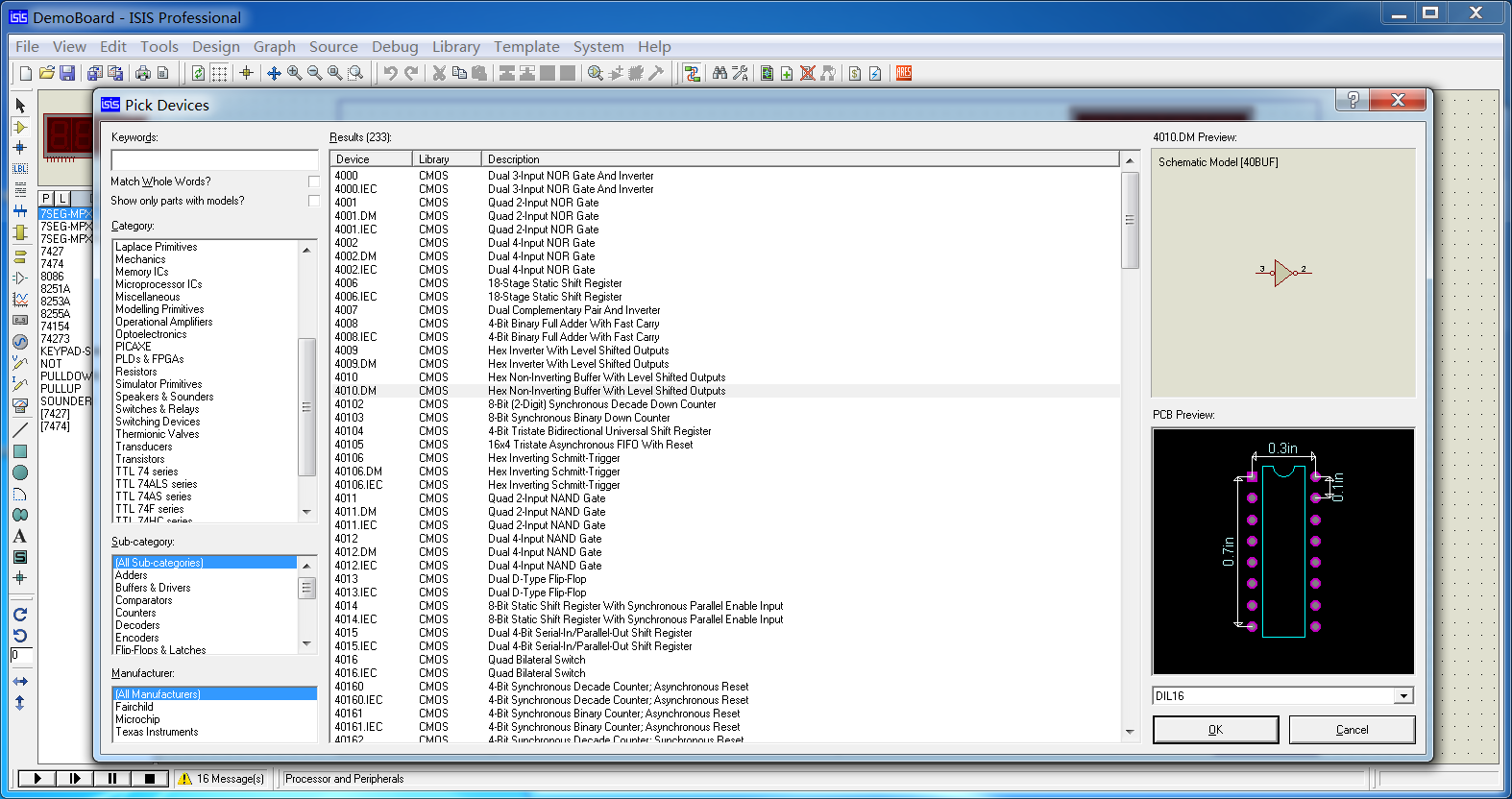

  • 内置包含数千个仿真模型的庞大元器件库。

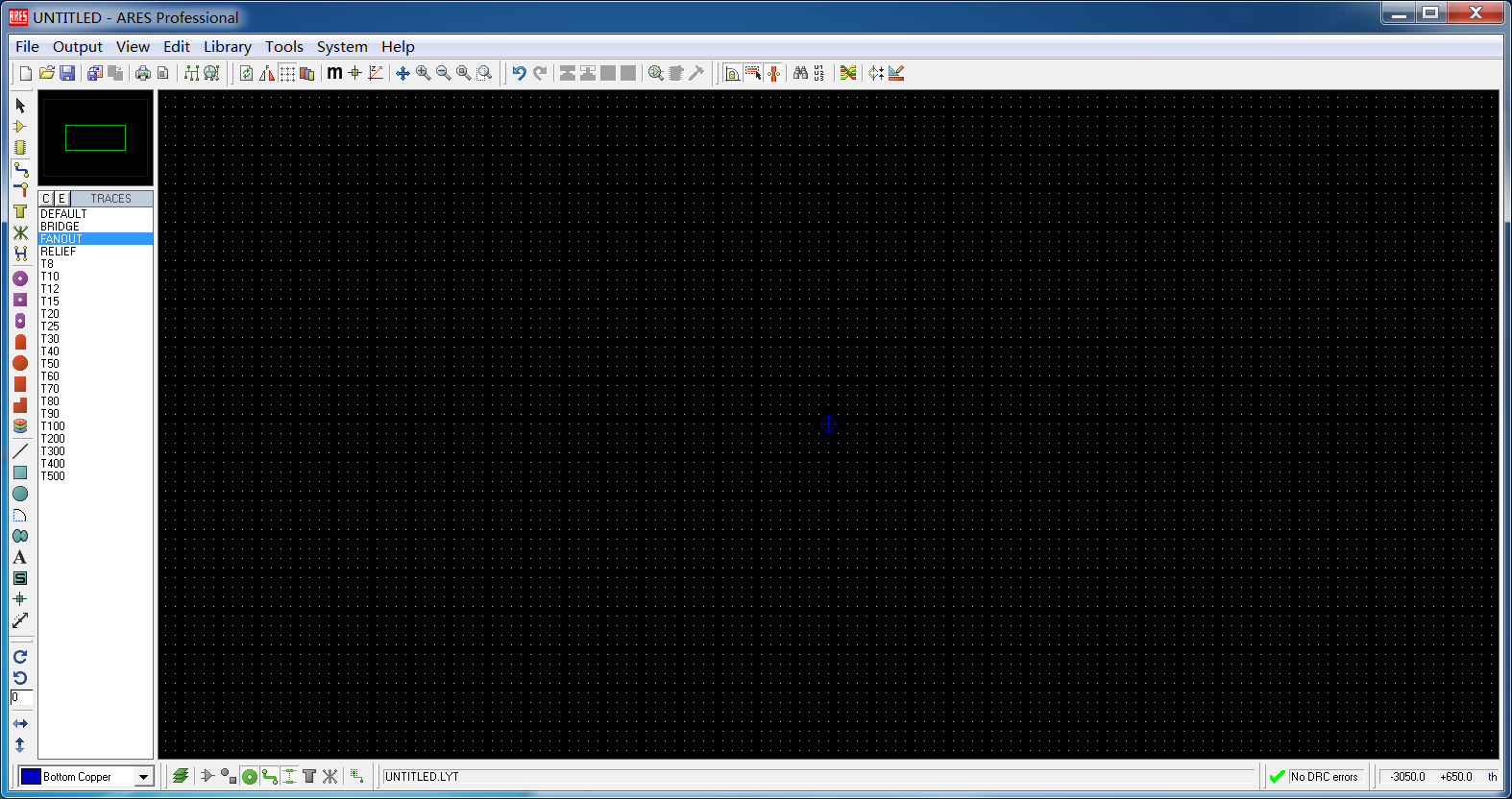

• 集成的PCB布局设计（ARES）：
  • 一个功能齐全的PCB设计系统，可直接从原理图（ISIS）导入设计。
  • 支持自动布局、自动布线、3D预览、设计规则检查（DRC）和多种制造文件输出（Gerber, NC Drill等）。
• 丰富的仿真与调试工具：
  • 虚拟仪器： 提供示波器、逻辑分析仪、函数发生器、虚拟终端、I2C/SPI调试器等，用于实时监控电路信号。
  • 源码级调试器： 支持对微控制器程序进行源码级单步、断点、变量监视和内存查看，完全集成在仿真环境中。
  • 基于动画的元器件： 提供LED、LCD显示屏、电机、开关等元器件的动态可视化模型，使仿真过程直观生动。
• IDE/编译器集成：
  • 可以与 Keil uVision、MPLAB X IDE、Arduino IDE、IAR Embedded Workbench 等主流嵌入式开发工具链无缝集成，实现编辑、编译、下载到Proteus仿真的快速迭代。

3. 典型应用领域

• 嵌入式系统开发与教学： 是学习微控制器原理、嵌入式C编程和硬件接口的绝佳平台。用户可以在没有物理硬件的情况下，完整地开发并测试一个嵌入式项目。
• 电子电路设计与验证： 用于验证模拟/数字电路设计，尤其是与微控制器接口的电路（如传感器、驱动器、通信接口）。
• 产品原型快速迭代： 在制作物理PCB之前，快速验证整个嵌入式系统的软硬件协同工作是否正常，大大缩短开发周期，降低前期成本。
• 创客与爱好者项目： 为电子爱好者和创客提供了一个低成本、零风险的虚拟实验平台。

4. 优点

• 无与伦比的协同仿真能力： 将软件调试与硬件仿真融为一体，这是其区别于Multisim、Altium Designer等其他EDA工具的最大优势。
  • 无硬件开发： 允许在没有物理开发板和元器件的情况下，进行完整的嵌入式系统开发、测试和调试。
  • 故障注入与边界测试： 可以轻松模拟硬件故障（如短路、开路），测试软件的健壮性。
• 一体化设计流程： 从概念到PCB，所有工作在一个软件套件内完成，数据无缝传递。
• 学习与原型设计的高效工具： 极大地降低了学习嵌入式系统和进行前期验证的门槛与成本。

5. 局限性

• 仿真精度与速度的权衡： 对于非常复杂的模拟电路或高频RF设计，其仿真精度和速度可能不及专业的SPICE工具（如LTspice、Cadence PSpice）。
• 模型依赖性强： 仿真的有效性高度依赖于元器件模型的准确性和完整性。
• 对复杂PCB设计的支持： 虽然ARES功能强大，但在处理超大规模、高速信号或刚挠结合板等极端复杂的PCB设计时，其高级功能可能不及顶级的专用PCB工具。

6. 总结 Proteus 7.5 是一款在嵌入式系统仿真领域具有开创性和高度实用性的EDA工具。它成功填补了传统电路仿真与嵌入式软件开发之间的鸿沟，提供了一个独特的“虚拟实验室”。对于嵌入式工程师、教育工作者、学生以及任何需要将微控制器代码与电子电路结合进行验证的开发者来说，Proteus 7.5 是一款不可或缺的高效工具，能显著提升开发效率，降低项目风险。
